薄壁方箱施工工艺

薄壁方箱施工工艺

测量放线→装平板模→放暗梁及BDF薄壁箱位置线->绑扎暗梁及板底筋，水电预埋→肋间钢筋网片绑扎，安装BDF薄壁箱→绑扎面筋→检查，验收→铺设操作马道，安混凝土输送泵管→浇捣混凝土→混凝土养护→拆板底模

塑料薄壁方箱现浇空心楼板施工技术

1 前言

近年来,随着新型建筑材料工作的不断推进,许多新型建筑材料开始不断涌现。塑料薄壁方箱(图1.1)是我国推广应用的新型高效节能建筑材料,塑料薄壁方箱现浇空心楼板是以轻质的塑料薄壁方箱,在楼板中间以一定规则排列并替代实心楼板中部分不参与结构受力的混凝土而形成空腔,使之形成空腔与暗肋的受力结构。既减轻了楼板自重,又保持了楼板的刚度与强度。采用该技术的楼板,在楼板内部形成双向肋梁与暗梁(明梁)相结合的受力结构,利用该技术产品上下钢筋混凝土实心部分,截面表现形式为“工”型构造,形成合理的结构体系,楼板成型后整体型良好,使楼板在强度、变形、位移等方面均能最大化满足钢筋混凝土设计规范要求,并实现大跨度无暗梁,提高建筑物的使用净空高度,给业主提高了一个舒适的活动空间。

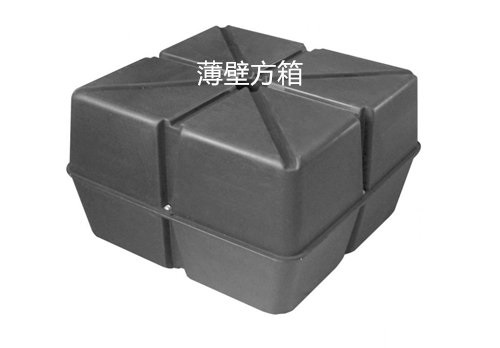

图1.1 塑料薄壁方箱

采用塑料薄壁方箱现浇空心楼板增加净空高度,节约建筑竖向构件(墙、柱)截面及钢筋混凝土用量及外墙保温装饰面积;隔音性能优良,减少上下楼层间的噪音传递;保温隔热性能优良,减少空调能耗、降低排放、节约能源;施工简单、速度快、节省工期、降低工程造价。塑料薄壁方箱单体质量小于2kg,可叠套运输及堆放,占地面积很小,节省工地作业空间,可在堆放区组装后垂直运输至施工

楼面,也可叠套吊装至施工楼面后组装,操作灵活,降低劳动强度、节省人工及机械费。因塑料薄壁方箱为工程塑料材质,即使施工过程中破损,也可以回收再利用,理论上达到施工“零损耗”,解决了材料消耗浪费的问题。

但现实情况是:由于材料本身属于新兴材料,加之施工工艺的不成熟,各施工企业及设计院等相关材料应用部门对此认识的不足和缺乏,影响了该材料的推广。

我公司施工的XX工程职业技术学院教学楼的教室楼板采用的就是塑料薄壁方箱现浇空心楼板,公司技术中心组织相关技术人员,对该工程的塑料薄壁方箱现浇空心楼板的施工工艺流程进行了专项技术研究,研制了一套较为精细的施工工艺流程,并在后期通过多个工程的实践应用,对该项技术不断总结、改进,最终形成了《塑料薄壁方箱现浇空心楼板施工工法》。

2 工法特点

2.1与传统实心钢筋混凝土楼板相比结构体系更合理,楼板成型后整体型良好,使楼板在强度、变形、位移等方面均能最大化满足钢筋混凝土设计规范要求,并实现大跨度无暗梁,提高建筑物的使用净空高度。

2.2此工法在节点的处理上比传统施工工艺,更加新颖,施工也较为方便。

2.3 该工法不仅节约了楼板混凝土用量,也因减轻了建筑物自重而节约了建筑物竖向构件混凝土墙、混凝土柱材料,施工环境比之传统施工大大改善,更加环保、绿色。

2.4 施工过程中,塑料薄壁方箱可以叠套堆放,占用现场空间小,有利于文明施工,单体塑料薄壁方箱质量小,劳动强度小,提高功效。

2.5采用塑料薄壁方箱现浇空心楼板保温隔热性能优良,可以节能减排,绿色环保。

2.6塑料薄壁方箱为工程塑料材质,施工过程中若破损,可以回收再利用,理论上达到施工“零损耗”,解决了材料消耗浪费的问题。

3 适用范围

本工法适用于民用建筑的公共建筑部分的较大跨度(4米及以上)现浇楼板房间楼面。

4 工艺原理

本施工工法的主要特点包括塑料薄壁方箱底部底层钢筋网的绑扎和安装的

预留预埋;塑料薄壁方箱底部马凳筋的排放,塑料薄壁方箱施工放线、排放安装固定、抗浮钢筋绑扎;塑料薄壁方箱顶部顶层钢筋网的绑扎等。

5 施工工艺流程及操作要点

5.1施工工艺流程见图5.1-1

空心方箱组装、梁板模板施工

放线、对塑料薄壁方箱体及预埋水电线管箱等定位

安装底层钢筋、垫块、底层钢筋验收

预埋水电线管及竖向穿板套管

安装塑料薄壁方箱马凳筋

拉线排放塑料薄壁方箱,箱顶作抗浮锚定、验收

安装面层钢筋,铺设施工马道

浇筑砼,随浇随调整塑料薄壁方箱体、钢筋

养护、达到强度要求后拆模

5.1-1 塑料薄壁方箱现浇空心楼板施工工艺流程图

5.2操作要点

5.2.1 塑料薄壁方箱现浇空心楼板施工前准备

1、塑料薄壁方箱进入施工现场后,应对薄壁方箱的型号、规格尺寸、数量进行现场验收,需与设计文件相符,验收内容为进场薄壁方箱合格证和检测报告;现场进场验收合格后取样送检抗压强度复试,复试合格后方可用于工程实体。

2、堆放场地应坚实、平整、洁净,塑料薄壁方箱的堆放高度不宜超过1.6米。叠放后应有标牌标识,并明显警示禁止人员上下攀登。

3、组装前准备好手电钻、钢筋绑钩、铁丝(8#、22#)、等施工中所需要的工具。
