薄壁方管

产品介绍 产品构成 产品特点 应用范围

薄壁方管介绍

薄壁方管是薄壁管的另一种类型,因底面为椭圆而得名,在建筑设计中相比薄壁管,更容易定位,布线更方便,而且不容易走位,很是受建筑设计者喜爱.薄壁方管这种楼盖是由一种非抽芯式的空心楼板和暗梁组成.暗梁的厚度和楼层相等,这样就可以加大空间的使用高度,使用了波比方管之后可以钢筋混凝土,可减少结构的自重,如果在不采用预应力的情况下,建筑中使用了波比方管,可以使得结构满足大跨度的要求,可以满足大开间的优势.

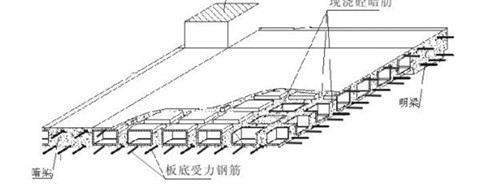

薄壁方管构成

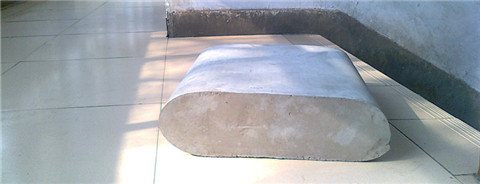

薄壁方管

薄壁方管特点

1:波比方管布线方便,相对薄壁管来说位置不易移动;

2:薄壁方管受力均匀,遗传了薄壁管的优点;

3:薄壁方管自重轻,遗传了空心楼盖的优良传统;

4:薄壁方管钢度强,可以承受相对较大的荷载;

5:薄壁方管加上钢筋混凝土,可以更好的融合,达到更好的钢度效果;

6:薄壁方管使用节省钢筋混凝土,节省人工等等.

薄壁方管应用范围

1:高层建筑楼房;

2:大开间工程;

3:大跨度项目;

4:歌舞厅.

5:博物馆等等

下面图片为薄壁方管:

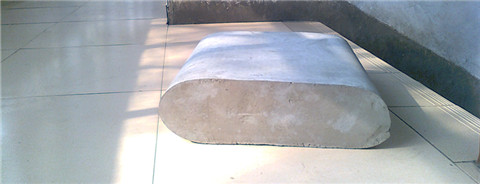

薄壁方管图

在薄壁方管的使用中,最常见的莫过于薄壁方管的安装.

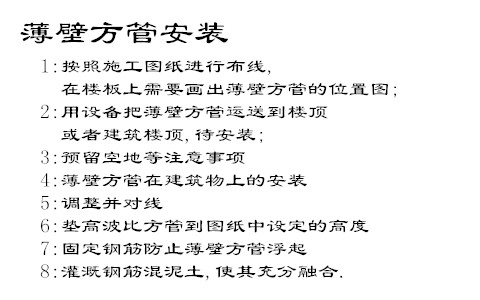

薄壁方管安装

下面我们说说薄壁方管的施工方法

1:按照施工图纸进行布线,在楼板上需要画出薄壁方管的位置图;

波比方管布线

2:用设备把薄壁方管运送到楼顶或者建筑楼顶,待安装;

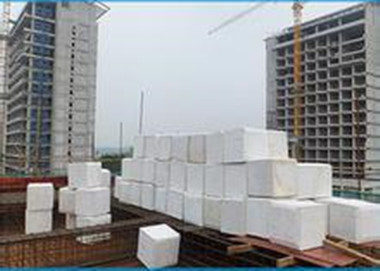

波比方管空心楼盖待安装

3:预留空地等注意事项

3.1:预留水管空间

3.2:预留电线管空间

3.3:薄壁方管下的管线盒需要布置在薄壁方管间肋的位置,便于受力

3.4:与薄壁方管相交的埋管我们建议最好使用钢管,避免因重力变形

3.5:预埋水电管或者其他管道需要把交叉点应设定在管间肋处

3.6:竖向穿板管应先预埋套管。必要时预埋管线部薄壁管可断开或在薄壁管管身锯缺口并堵填,让出管线位置。

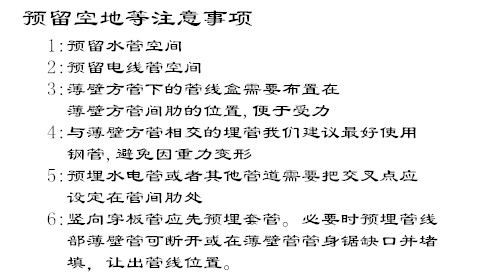

薄壁方管安装注意事项

4:薄壁方管在建筑物上的安装

4.1:薄壁方管间的距离控制一般在65mm之间,上下偏动15mm没有问题;

4.2:柱与暗梁的交界处需要500mm外必须全部都为钢筋混凝土;

4.3:薄壁方管离肋梁边的距离需要大于30mm;

4.4:预留洞与薄壁方管的净距离需要大于50mm;

4.5:薄壁方管与暗梁的近距离不能小于30mm;

5:调整并对线

5.1:保证使其薄壁方管和薄壁方管保持设计要求

5.2:保证使其薄壁方管和暗梁保持设计要求

5.3:保证使其薄壁方管和柱之间保持设计要求

5.4:保持使其薄壁方管与墙之间保持设计要求

薄壁方管调整对线

6:垫高波比方管到图纸中设定的高度

7:固定钢筋防止薄壁方管浮起

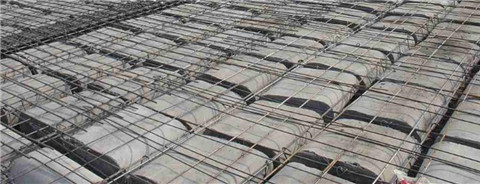

波比方管固定抗浮

8:灌溉钢筋混泥土,使其充分融合.

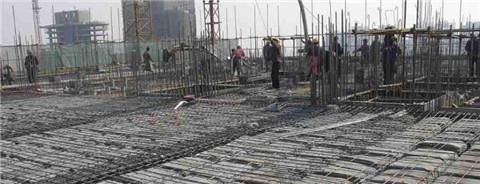

薄壁方箱灌溉钢筋混凝土
